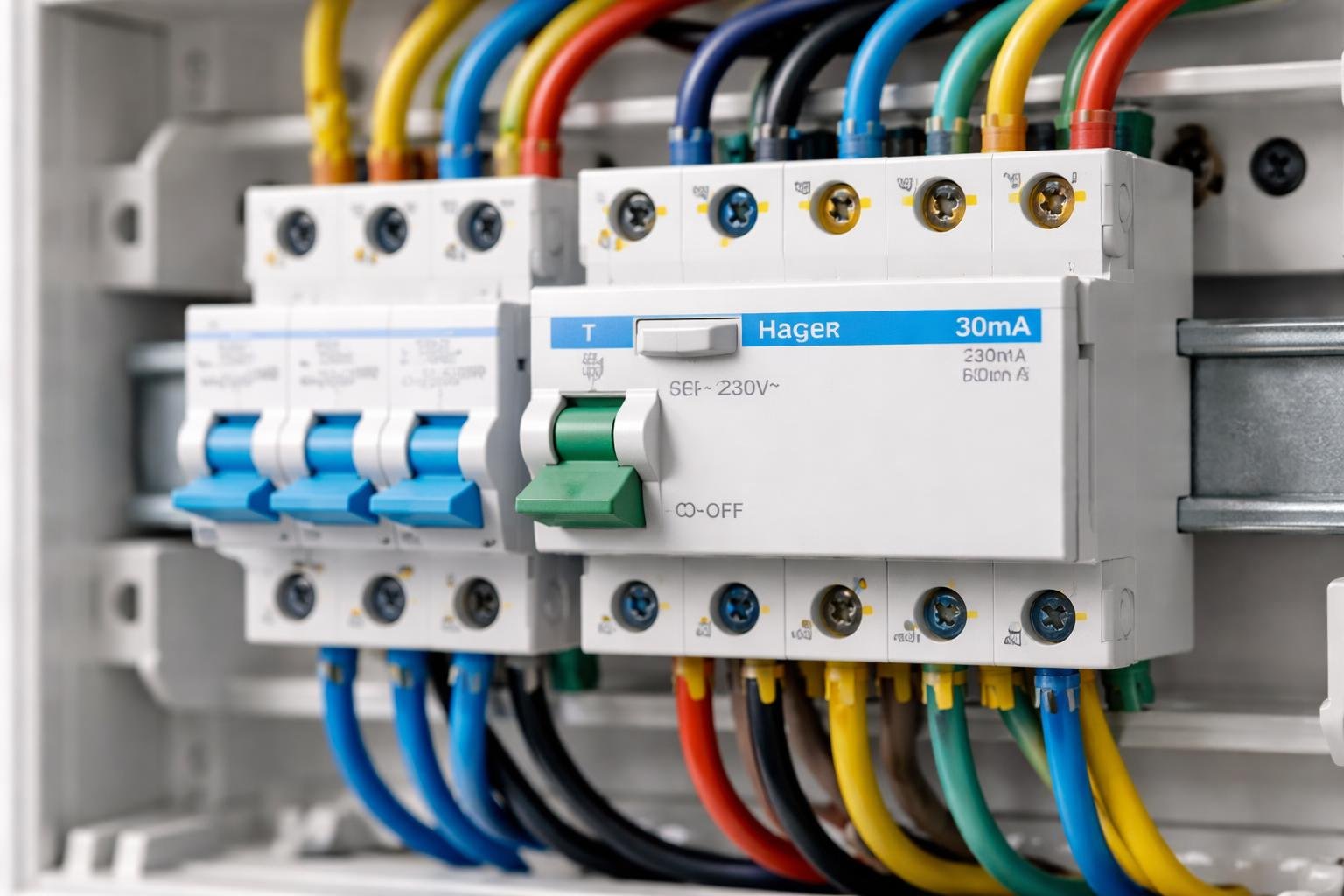

Vous devez brancher un disjoncteur différentiel 30mA dans votre tableau électrique ? Vous cherchez un guide clair pour réaliser cette installation sans commettre d’erreur ? C’est une étape importante pour la protection de votre logement et de votre famille.
Cet article vous donne le schéma de branchement et un tutoriel simple pour câbler votre disjoncteur différentiel 30mA en respectant la norme NF C 15-100. Avant toute chose, une règle absolue : coupez toujours le courant au disjoncteur général avant de toucher à votre installation.
Schéma de Branchement du Disjoncteur Différentiel 30mA
Le plus simple pour comprendre le câblage est de le voir en action. La vidéo ci-dessous montre comment le courant arrive depuis votre disjoncteur général, passe par le différentiel, puis alimente les disjoncteurs de vos circuits (prises, éclairage, etc.).
Matériel et Outils Nécessaires
Avant de commencer l’installation, assurez-vous d’avoir tout le nécessaire sous la main. Cela évite les allers-retours et garantit un travail en toute sécurité. On peut séparer la liste en deux : le matériel électrique et les outils.
- Matériel électrique :
- Un disjoncteur différentiel 30mA (le calibre, 40A ou 63A, dépend de votre installation).
- Des disjoncteurs divisionnaires pour chaque circuit à protéger (16A pour l’éclairage, 20A pour les prises…).
- Un peigne d’alimentation horizontal (pour phase et neutre) pour relier le différentiel aux autres disjoncteurs.
- Des fils électriques de section adaptée (1,5mm² pour l’éclairage, 2,5mm² pour les prises).
- Outillage :
- Un jeu de tournevis d’électricien isolés (plats et cruciformes).
- Une pince à dénuder pour préparer les câbles.
- Une pince coupante.
- Un multimètre ou, encore mieux, un vérificateur d’absence de tension (VAT). C’est un outil de sécurité indispensable.
Comment Câbler un Disjoncteur Différentiel : Tutoriel en 5 Étapes
Le branchement d’un différentiel suit une logique simple. Il se place toujours en tête de rangée dans votre tableau électrique pour protéger l’ensemble des circuits qui lui sont raccordés. Suivez ces étapes dans l’ordre.
Étape 1 : Couper et vérifier l’alimentation générale
C’est l’étape la plus importante pour votre sécurité. Allez à votre tableau et abaissez la manette du disjoncteur d’abonné (le disjoncteur général). Tout votre logement doit être privé de courant.
Mais ne vous fiez pas juste à cela. Utilisez votre VAT ou multimètre pour vérifier l’absence de tension aux bornes du différentiel que vous allez installer. On touche les pointes de l’appareil sur les bornes d’arrivée. Il doit afficher 0 Volt. Sans cette confirmation, ne continuez pas.
Étape 2 : Installer le module sur le rail DIN
Le disjoncteur différentiel se fixe sur le rail métallique (rail DIN) de votre tableau. Il se place généralement tout à gauche, en début de rangée. Pour le fixer, engagez le haut du module sur le rail, puis appuyez fermement sur le bas. Un « clic » confirme qu’il est bien en place.
Étape 3 : Raccorder l’alimentation en amont
L’alimentation « en amont » est celle qui vient du disjoncteur général. Elle se compose de deux fils : la phase et le neutre. Le raccordement se fait par le haut du disjoncteur différentiel.
- Le fil de Neutre (toujours de couleur bleue) se branche sur la borne marquée « N ».
- Le fil de Phase (rouge, noir ou marron) se branche sur la borne marquée « L » ou non marquée.
Dénudez les fils sur environ 1 cm, insérez-les bien au fond des bornes et serrez fermement les vis. Un fil mal serré peut provoquer des surchauffes et des pannes.
Étape 4 : Raccorder les circuits en aval
L’alimentation « en aval » est celle qui part vers les autres disjoncteurs de la rangée. Pour distribuer le courant, la méthode la plus propre et la plus sûre est d’utiliser un peigne d’alimentation horizontal.
Ce peigne possède des dents qui s’insèrent directement dans les bornes du bas du différentiel et des disjoncteurs divisionnaires. Installez le peigne bleu sur les bornes de sortie Neutre (N) et le peigne noir ou gris sur les bornes de sortie Phase. Coupez le peigne à la bonne longueur si nécessaire. Ensuite, connectez les fils de vos circuits (prises, éclairage) sur les bornes du bas de chaque disjoncteur divisionnaire correspondant.
Étape 5 : Remettre le courant et tester
Une fois tous les câbles bien serrés et le capot du tableau électrique refermé, vous pouvez réarmer le disjoncteur général. Le disjoncteur différentiel devrait tenir en position « ON ».
Pour finir, vous devez tester son bon fonctionnement. Chaque différentiel possède un bouton de test, souvent marqué « T ». Appuyez dessus : le disjoncteur doit se couper instantanément. Si c’est le cas, votre installation est fonctionnelle. Remontez la manette. Il est recommandé de faire ce test une fois par mois.
Rôle et Importance : Pourquoi 30mA ?
Il est important de comprendre la différence entre un disjoncteur classique et un différentiel. Le disjoncteur divisionnaire (16A, 20A…) protège votre matériel et l’installation contre les courts-circuits et les surcharges. Le disjoncteur différentiel, lui, a une mission bien plus critique : il assure la protection des personnes.
Il fonctionne en mesurant en permanence la différence d’intensité entre le courant qui entre par la phase et celui qui ressort par le neutre. S’il détecte une différence supérieure à 30 milliampères (mA), cela signifie qu’une fuite de courant a lieu. Cette fuite pourrait traverser un corps humain en contact avec un appareil défectueux. Le différentiel coupe alors le circuit en une fraction de seconde, bien avant que le courant n’atteigne un niveau dangereux.
Le seuil de 30mA n’a pas été choisi au hasard. Il correspond au seuil de danger pour le corps humain (risque de paralysie respiratoire et de fibrillation cardiaque). C’est pour cette raison que sa présence est obligatoire et essentielle.
- Type AC : Protège les circuits standards comme l’éclairage et la plupart des prises de courant.
- Type A : Obligatoire pour protéger les circuits spécialisés dont les appareils peuvent créer des fuites de courant « continu » (plaques de cuisson, lave-linge, borne de recharge de véhicule électrique).
Norme NF C 15-100 et Règles de Sécurité
L’installation électrique des logements est encadrée par la norme NF C 15-100. Elle impose des règles strictes concernant les dispositifs différentiels pour garantir un niveau de sécurité maximal.
Voici les points principaux à retenir :
- Chaque logement doit avoir au minimum deux dispositifs différentiels 30mA en tête de rangée.
- Au moins un de ces deux différentiels doit être de type A.
- On ne peut pas placer plus de huit circuits (ou disjoncteurs) derrière un même interrupteur ou disjoncteur différentiel.
- La règle de l’amont/aval doit être respectée : le calibre du différentiel (40A par exemple) doit être supérieur ou égal au calibre du disjoncteur d’abonné, ou à la somme des calibres des circuits qu’il protège.
FAQ – Branchement Disjoncteur Différentiel
Quelle est la différence entre un disjoncteur et un interrupteur différentiel ?
Les deux protègent les personnes contre les fuites de courant de 30mA. La différence est que le disjoncteur différentiel assure aussi la protection contre les surcharges et les courts-circuits, comme un disjoncteur classique. L’interrupteur différentiel, lui, ne gère que les fuites de courant et doit obligatoirement être associé à des disjoncteurs divisionnaires pour protéger les circuits.
Puis-je installer un disjoncteur différentiel moi-même ?
Oui, c’est possible si vous avez de bonnes connaissances en électricité et que vous respectez scrupuleusement les règles de sécurité, à commencer par la coupure et la vérification de l’absence de tension. Pour une rénovation complète ou une installation complexe, l’intervention d’un professionnel reste fortement recommandée. Sachez qu’il existe des recours si vous constatez un câblage non conforme à la suite de son passage.
Mon différentiel saute tout le temps, que faire ?
Un différentiel qui saute n’est généralement pas en panne. Au contraire, il fait son travail : il a détecté une fuite de courant sur votre installation. La cause est souvent un appareil électrique défectueux ou un problème d’humidité. Pour trouver le coupable, baissez tous les disjoncteurs de la rangée, réarmez le différentiel, puis remontez les disjoncteurs un par un jusqu’à ce qu’il saute à nouveau. Le dernier circuit réactivé est celui qui pose problème.
